云南通风设备带你了解静压箱的作用及其计算方法

什么是静压箱？

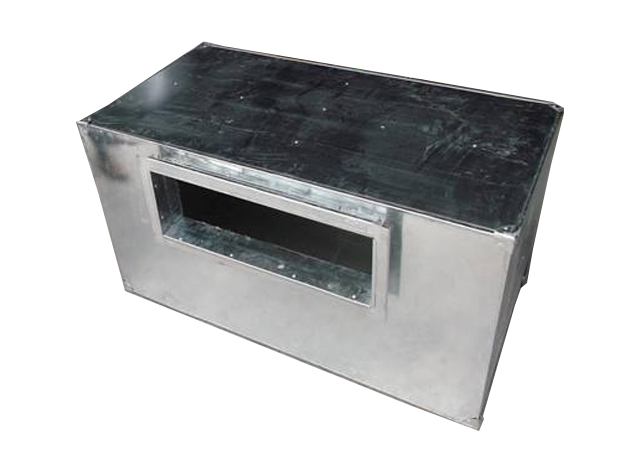

静压箱又称稳压室，连接送风口的大空间箱体。气流在此空间中流速降低趋近于零，动压转化为静压，且各点静压近似相同，使送风口达到均匀送风的效果。（有的装到风机吸入口附近，同样也是起到降低风速作用，风机吸入口的风速过高，防止气流对叶轮的冲击。）

静压箱是一种传统的通风设施，常常被应用于恒温、恒湿和洁净室以及环境气候室这类对室内温度、湿度、洁净度和气流分布均匀性有精确要求的空调风系统中，一般的空调都是零静压的，用不到静压箱，只有功率大的空调如5HP送风距离远，所以它即可用来减少通风、空调系统中的噪声，又可获得均匀的静压出风，减少动压损失。是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，一般使用镀锌钢板来制作，可使送风效果更加理想。

云南通风设备工程实例：

某体育馆看台面积较大，座位较多，送风口小而多，要满足看台所需的送风要求，采用常规的管道通风系统难以实现，利用观众下建筑顶棚空间，设计了空调送风的整体静压箱送风系统。充分利用了静压箱系统的送风面广、送风量大、工作噪音小的特点，最大限度地利用了建筑空间，节约了资源。

静压箱作用：

1、可以把部分动压变为静压使风吹得更远；

2、内衬消声材料，可以降低噪音（消声量10-20dB(A)）；

3、风量均匀分配；

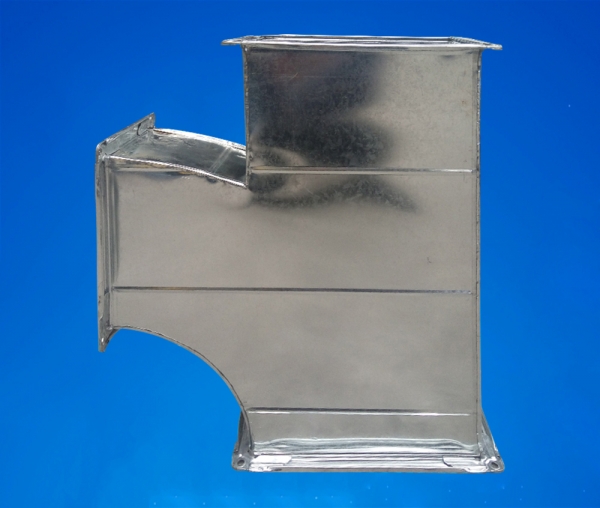

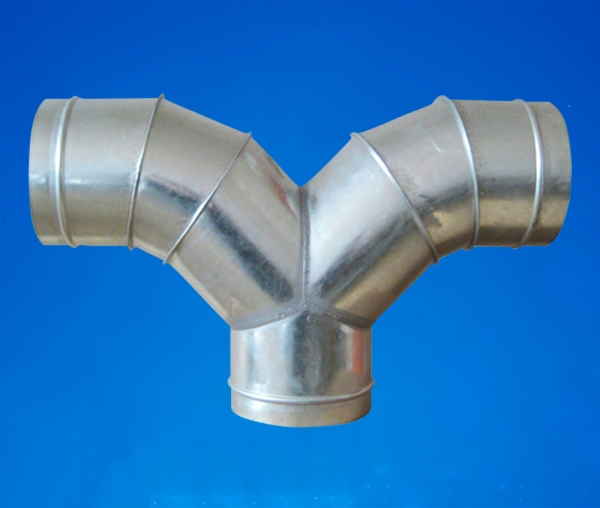

4、在实际的通风系统和空调风系统中，常常会遇到通风管道方变圆、圆变方、变径、直角拐弯、多管交汇等情形，都需要有特定的管件来连接，这些特定管件的制作，即费时又消耗材料，安装也不便利。这时采用静压箱作为管件来连接它们，就能大大的简化系统，从而使静压箱起到一种万能接头的作用。

5、静压箱可用来减少噪音，又可获得均匀的静压出风，减少动压损失，把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

静压箱原理：

由于空气分子不规则运动而撞击管壁所产生的压力称“静压”。 静压是垂直于流体运动方向的压力，作用是克服流体输送过程中的阻力。那么建立静压箱的目的就是获取静压。（全压=动压+静压：风机的全压是不变的，风速降低，意味着动压变小，则静压增加了。）在多风管送风时，为使各风管的风压一致，则需要建立静压箱，使动压全部转化为静压，再平均分配到各风管中。同理，在多风管回风时，也需要静压箱，可使表冷器前的空气充分混合。有些单风管的送风管道也装静压箱，目的是利用静压箱消声，原理是空气进入静压箱内速度明显变慢，风声会减小。

静压箱的设计原则：静压箱的作用是为各分支管路提供均匀的压力，云南通风设备从理论上说静压箱内部静压处处相等，也就是说静压箱内部流速处处为零，要满足这点的条件是静压箱体积无穷大。在工程项目中这是不可能的，一般箱内风速可控制在2m/s以下，或相对于进出风管风速有大大下降即可。

静压箱特点和技术性能：

1、风管需要较大变径，但现场安装距离又无法满足变径所要求的长度时，可考虑制作静压箱；

2、风管与空调设备（PAU、AHU、FAN等）接口时，通常靠静压箱连接；

3、静压箱内的内帖材料可根据要求选择岩棉、玻璃棉及其它吸声材料，表面为金属板材，防腐性能优越。

静压箱计算方法：

1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm，只是估算。

2、静压箱 一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m

3、控制风速 在2.5以内 若体积太大可适当得提高一下风速 关于长度一般大于1米没有其他得强制要求

4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握。

5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。

6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有气流缓冲区。

7、其实现在说的静压箱只是铁皮箱，并不是贴有消音棉的静压箱，造价上可能不太紧要，如果真的是贴消音棉的静压箱，那就要好好考虑一下成本了，另外的消声器要注意流速的控制，大部分的都是控制在8m/s以内，只要能达到这个数值，消音效果也就不错了。

8、我觉得消声静压箱很有必要，在机房内不使用静压箱有时简直很难接出管道，消声只是其次的，断面风速最好小于1.5m/s，高宽比尽量小于1：4；

9、静压箱的作用是把动压变为静压，均匀分配风量，多用于条缝风口前 ；

10、静压箱的主要作用就是稳压、降噪。云南通风设备规范上好像有，静压箱内的风速不大于2.5m/s，根据风量、风速就可以确定静压箱的容积，静箱一般是定做的。宽度方向不宜小500mm。通常静压箱的尺寸比室内机略小即可。

11、采用地板送风，它的静压箱采用两种，一种是使用夹层作为静压箱，另一种采用普通的静压箱然后在静压箱上接几个风管到送风口。
