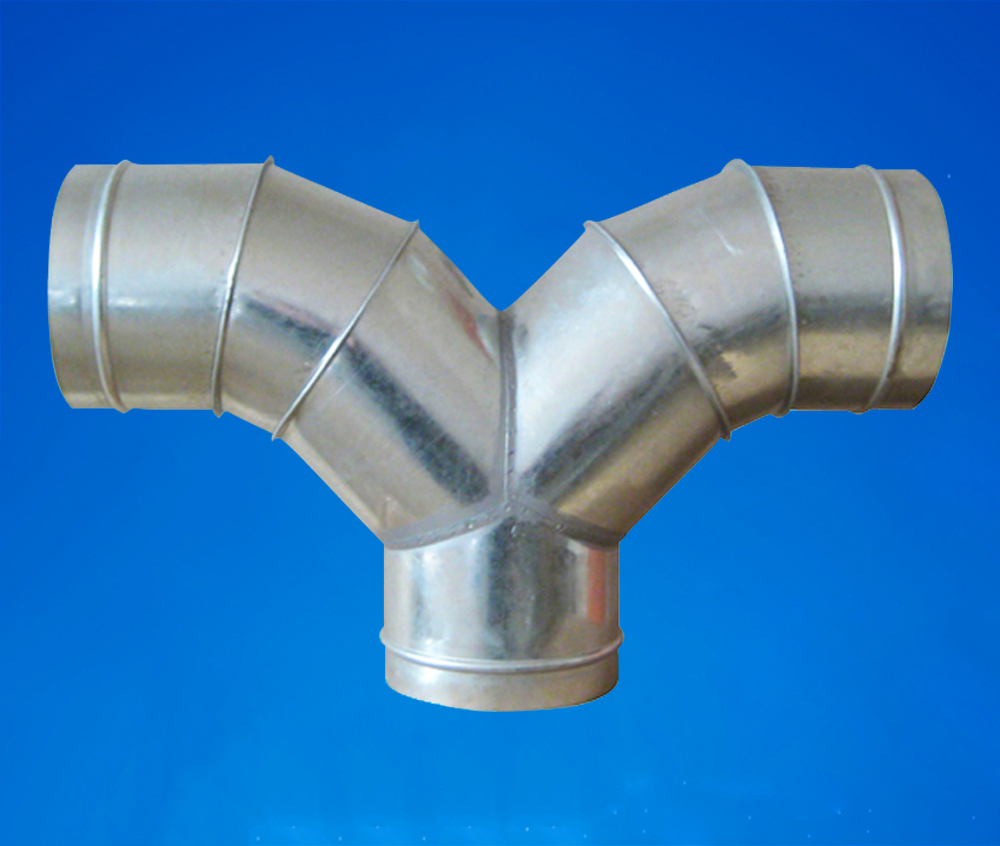

云南通风管告诉你地下室通风排烟系统设计计算

一、通风系统

（一）方案

1、 水泵房、机修机房、物业用房自然通风。

2、 发电机房、变配电室排风采用防爆型排风机，自然补风。发电机房换气次数取15次/ h，变配电间换气次数取12次/ h。

3、 汽车库采用机械排风，利用车道补入新风，换气次数取6次/h。

（二）风量计算

1、 发电机房：体积V＝288m3 换气次数n=15

排风量L＝288*15＝4320 m3 补风量取排风量的50％，L＝2160 m3

2、 变配电室：体积V＝480m3 换气次数n=12

排风量L＝480*12＝5760 m3 补风量L＝2880 m3

3、 停车库：体积V＝12800m3 换气次数n=6

排风量L＝12800*6＝76800 m3 补风量L＝38400 m3

（三）排风口、补风口计算

1、排风口、补风口的布置方案

排风口靠近污染源，另一侧布置补风口，使室内气流组织最为合理。均采取自然补风方式。

2、 排风口的选择

a. 发电机房和变配电室

待发电机房平面图布置确定后，结合发电机技术参数详细计算后再确定

b. 车库

设置两套排风系统，各8个排风口，每个风口的风量：38400/8=4800m3/h

选单层百叶风口500X500 16个

排风口的风速： v=4800/3600/（0.5*0.5）=5.33m/s

3、补风口的计算

车道自然补风，补风口风速： v=38400/2/3600/18=0.3m/s，符合规范要求

（四）阻力计算

车库排风系统

管段 风量m3/h 管道截面mm 管长m 风速m/s 摩擦阻力降pa/m

摩擦阻力pa

① 38400 1600*400 0.96 16.67 3.15 3.02

② 33600 1600*400 6.90 14.58 2.47 17.04

③ 28800 1250*400 6.20 16.00 3.12 19.34

④ 24000 1250*400 6.80 13.33 2.23 15.16

⑤ 19200 1000*400 6.60 13.33 2.40 15.84

⑥ 14400 800*400 6.50 12.50 2.30 14.95

⑦ 9600 630*400 6.50 10.58 1.89 12.29

⑧ 4800 630*250 5.50 8.47 1.82 10.01

最不利环路阻力降：

△P= [△P1＋……＋△P8]*(1 K)

=107.65*(1 1.3)

=248Pa

其中：△P1-8—各管段摩擦阻力

K—局部阻力与摩擦阻力的比值，取1.2

△ P—最不利回路阻力降，Pa

（五） 排风机选择计算

漏风量取8％，压力损失附加10％

L＝38400*1.08＝41472m3/h

H＝248*1.1＝273Pa

选择风量41472 m3/h，风压273 Pa排风机两台

二、 排烟系统

（一）方案

1、车库设机械排烟系统，排烟风机的排烟量按换气次数6次/h计算确定。

2、进风系统采用自然补风方式，补风量为排烟量的50％。

（二）风量计算

车库：体积V＝12800m3 换气次数n=6

排烟量L＝12800*6＝76800 m3 补风量L＝38400 m3

相关计算同通风系统计算，选择两台排烟量41472 m3/h，风压273 Pa排烟风机。

三、主要技术措施

1、选用两台消防通风（两用）离心风机，平时排风，火灾排烟。

2、排烟管道上的排烟防火阀当管内烟气的温度达到2800C时，排烟防火阀自动关闭，并发出关闭电信号，同时与风机联锁。

3、 云南通风管告诉您按防烟分区划分通风排烟系统。当某一防烟分区发生火灾时，该分区正常运转，而其它防烟分区的排烟防火阀自动关闭。防排烟系统由消防控制中心集中控制。

通风风机的选择

1，离心风机

占地面积大、风压范围大，用于低压或高压送风系统，特别是低噪音和高风压的系统。

2，轴流风机

占地面积小、便于维修、风压较低、风量较大，多用于阻力较小的大风量系统。

3，混流风机

集中了离心风机的高压和轴流的大风量的特点。

4，屋顶风机

直接安装在屋顶，适用于上部排风场所。

5，高温消防排烟风机

用于高温排烟系统，能保证在280℃高温下运行30min。

通风系统设计问题

1，当有害气体和蒸汽的密度比空气小，或在相反情况下但会形成稳定上升气流时，宜从房间上部地带排出所需风量的2/3，从下部地带排出1/3。

当有害气体和蒸汽的密度比空气大，且不会形成稳定上升气流时，宜从房间上部地带排出所需风量的1/3，从下部地带排出2/3。

实际中这样的情况用的好像比较少？

2，进、排风口同侧时，排风口宜高于进风口6m，进、排风口在同侧同一高度时，水平距离不宜小于10m；

3，当排出有爆炸危险的气体或蒸汽时，其风口上缘距顶棚应小于0.4m。

4，云南通风管告诉您在整个控制空间内，尽量使室内气流均匀，减少涡流的存在，从而避免污染物在局部地区积聚。

(本文内容来源于网络，如有侵权请联系删除)
